ITEM / MODEL

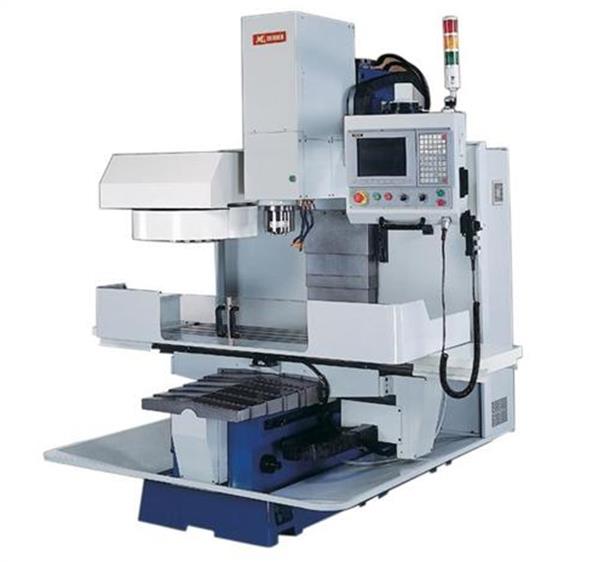

MCV-1000

BÀN LÀM VIỆC

Diện tích bề mặt bàn

1520 x 430 (59.84" x 16.93")

Khe chữ T(Rộng x Số x Bước)

16W x 3Nos. x 100P
(0.63"W x 3Nos. x 3.94"P)

Tải lớn nhất

800 kgs

hành trình

Hành trình trục XYZ

1000 x 550 x 500
(21.65" x 19.69 ")

Mũi trục chính đên bề mặt bàn

120 - 670 (4.72" - 26.38")

Trung tâm trục đến bề mặt cột

165 - 580 (6.5" - 22.83")

Trục chính

Trục côn

BT-40

Tốc độ trục chính

(*8000) v/p

Hành trình ống

tỷ lệ bước dao

Tỷ lệ bước dao cắt trục 3

3000~5000

Tỷ lệ bước dao nhanh trục 3

5000~7000

MOTOR

Mô tơ trục chính

7.5 kw

Mô tơ trục XYZ

1 kw

Mô tơ làm mát

1/4 HP

kích thước

Trọng lượng tịnh/TL đóng gói. (approx)

3200 / 3400 kgs

Kích thước máy

2500 x 2000 x 2300 (99" x 79" x 91")

Kích thước đóng gói

2750 x 2300 x 2550 (109" x 91" x 101")

ATC – Công suất
(lựa chọn)

Phụ tùng lựa chọn

Bi-directional shortcst path

Thân dao

BT-40

ATC-capacity

16 tools armless type



ĐẶC ĐIỂM :

1. Với bộ điển khiển POU YUAN TECHNOLOGY, dễ dàng điều khiển, thao tác, đầy đủ chức năng.

2. Trục X Y Z với mô tơ  servo AC bảo đảm độ nhẵn bóng và chuyển động nhanh trong vị trí chính xác.

3. Mô tơ trục AC công suất lớn 7.5 kw , dẫn động đến trục chính bởi dây curoa HTD có độ bên cao phù hợp cho các loại máy khác nhau

4. Hệ thống bôi trơn trung tâm tự động là  bôi trơn những khớp bị trục trặc được lặp lại chính xác hoàn hảo sau khi chuyển động trong thời gian dài.

5. Tốc độ tiêu chuẩn trục chính  8000 vòng/phút



PHỤ TÙNG TIÊU CHUẨN :



1. Bộ điều khiển

13. de-tooling cylinder

2. Mô tơ servo trục AC

14. Hệ thống taro cố định

3. Dụng cụ làm mát trục

15. Bộ trao đổi nhiệt

4. Quạt gió trục

16. Kênh giao diện RS-232

5. Mô tơ servo  trục AC 3

17. Đèn báo hiệu

6. Bi trục 3 C5

18. Bánh xe tay điện tử

7. Lớp bảo vệ kim loại trục 3

19. Đèn halogen

8. Tấm chắn tóe

20. Bộ quạt gió cắt

9. Tấm chắn tóe kín nửa

21. Bộ lọc điểm 3

10. Bàn bảo vệ

22. Kiểm tra áp lực

11.Hệ thống bôi trơn tự động

23. Dụng cụ và hộp dụng cụ

12. Hệ thống làm mát cắt

24. Bu lông và bạc lót

25. Sách hướng dẫn sử dụng bộ điều khiển và máy



BỘ ĐIỀU KHIÊN NC :

PHỤ TÙNG LỰA CHỌN:

1.POU YUEN (Taiwan)

1. Hệ thống đổi dụng cụ ATC (Dạng đĩa 16ATC,20ATC,24ATC)

2. SYNTEC (Taiwan)

2. Tấm chắn tóe kín hoàn toàn

3. FANUC

3.Bộ biến áp

4. FAGOR

4. Trục 4th

5. MITSUBISHI

5. Mô tơ SERVO trục AC

ĐẶC ĐIỂM :

1. Sử dụng bộ điều khiển  NC với đầy đủ tính năng dễ dàng điều khiển.

2. Tất cả 3 trục đều được dẫn động bằng mô tơ AC với chất lượng cao để đảm bảo chuyển động  êm đều, định vị chính xác và vận hành nhanh.

3. Sử dụng mô tơ trục AC sức ngựa cao, trực tiếp dẫn động đến trục chính qua cuaroa HTD, độ bền cao, phù hợp cho các loại máy khác nhau..

4. Hệ thống bôi trơn trung tâm tự động là  bôi trơn những khớp bị trục trặc được lặp lại chính xác hoàn hảo sau khi chuyển động trong thời gian dài.
